３Ｄ地形測量

２０１７年４月２４日

岩石採取事業計画に伴う地形測量を実施。

ネットワーク型ＲＴＫ方式により基準点を３０点設置し機械点・後視点法

により計測し点群データを生成。

同時にＵＡＶで写真撮影を行い点群データを生成。

２個の点群データを合成し平面図・縦断図・横断図を作成。

作業場所：余野部建材株式会社　柘植砕石場

作業面積：３０ヘクタール

延       長：８００ｍ

高  低 差：３００ｍ

作業日数：外業３日　内業２日

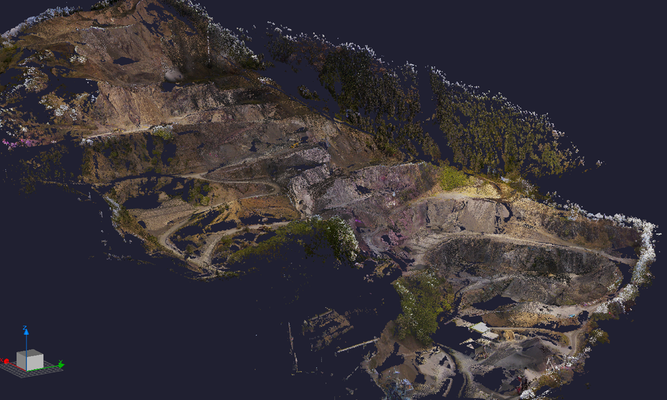

３Ｄ点群データ

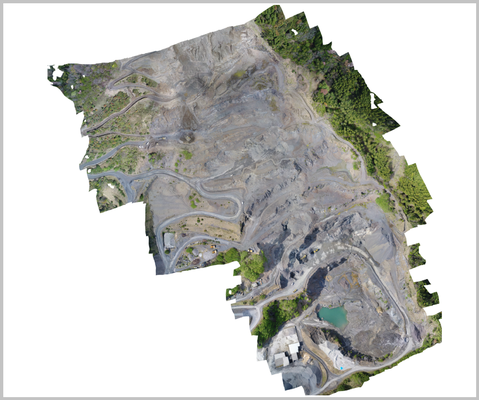

UAV写真データ
